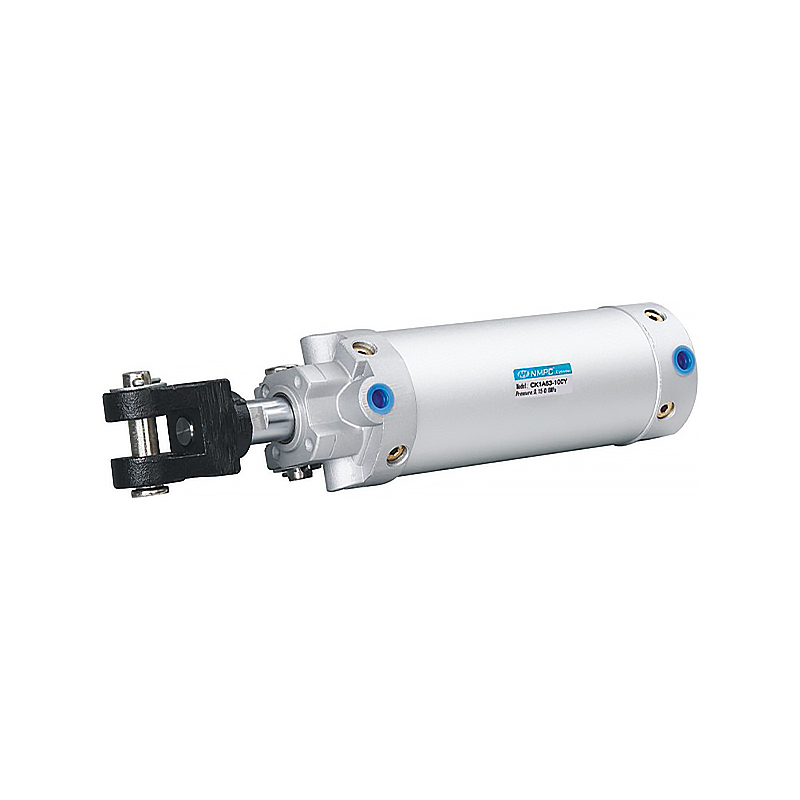

CK1A夹紧气缸

特征：
获取报价

订购代码

CK1- 40 X 50-100-Y-□- □2
➊  ❷  ❸  ❹❺

符号 内容
➊ 序列号
A 16.5mm
A 19.5mm
❷缸径
40 40mm
50 50mm
63 63mm
❸ 行程
40 50,75,100,125,150
50 50,75,100,125,150,200
63 50,75,100,125,150,200
❹ 杆端安装件
无记号 无
I 单肘接头(无M6螺纹)
IA 单肘接头(带M6螺纹)
Y 双肘接头(无M6螺纹)
YA 双肘接头(带M6螺纹)
注1)老产品相当于IA及YA
注2)Y及YA上,标准品附肘接销轴、开口销、平垫圈
❺ 可选项
无记号 无
B 限位开关安装架
D 限位板
L 脚座
K 台座(仅75,100,150行程用)
注1)带限位板的场合,杆端安装件可选怪IA或YA(带M6螺孔)
注2)耳环宽B(19.5mm)不能选择K选项
