线性气缸

首页 / 产品中心 / 气缸 / 线性气缸 / MA不锈钢迷你气缸
分类:线性气缸

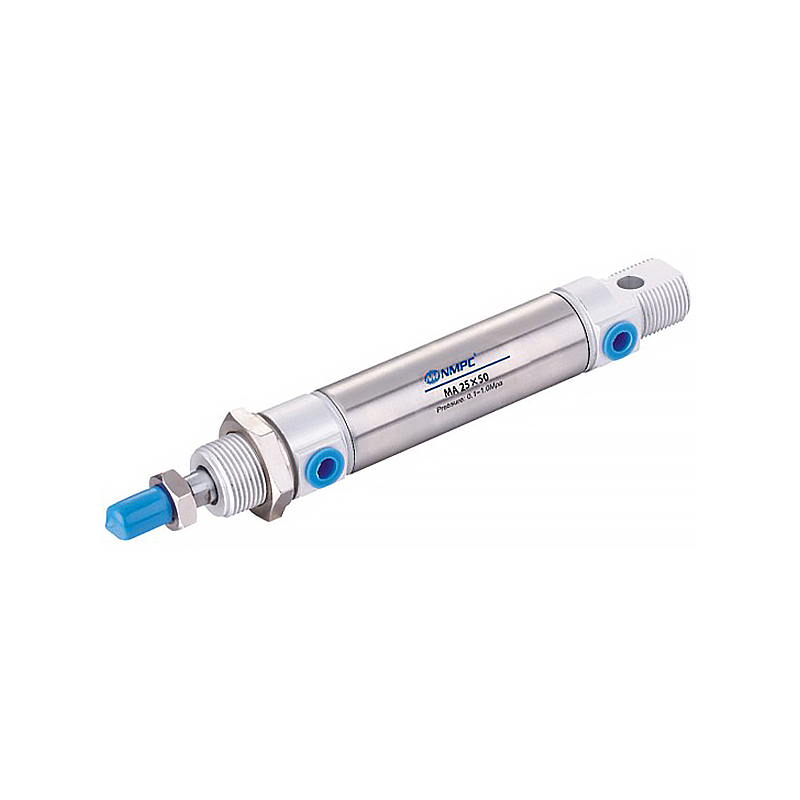

MA不锈钢迷你气缸

特征：

1. 迷你不锈钢迷你气缸

2、活塞密封的异形双向密封结构。压缩尺寸。石油库存；

3、前后盖带有固定的防震垫圈，以减轻换档时的震动。

4、不同的后盖使组装更方便。

5、前后盖铆接滚压。连接可靠。

6、高精度不锈钢管，强度高，抗腐蚀。

获取报价

订购代码

MU - U -32 X 50 - 10 - S - E -LB
➊  ❷  ❸     ❹  ❺       ❻         ❼

符号 内容
➊ 系列
MAL 复动型
MSAL 单动押出型
MTAL 单动引入型
MAD 双轴型
MALJ 双轴可调型
❷ 后盖形式
空白 标准摆尾型
CM 标准圆型
U 标准平尾型
❸ 缸径
16/20/25/32/40
08 1/4"
10 3/8"
❹ 行程
❺ 可调行程
10 : 10毫米 20 : 20 毫米 30 : 30毫米 50 : 50毫米 70 : 70毫米 100 : 100毫米
❻ 磁石代码
S 附磁石
空白 不附磁石
❼ 活塞杆材质
空白 碳钢.
E 不锈钢
❽ 固定形式
空白 基本型
LB 前后固定型
FA 前盖固定板
FB 后盖固定板
SDB 后盖摇摆式

规格

内径(mm)

16

20

25

32

40

50

63

工作类型

MSA、MTA

单作用

-

三月

-

双作用

马，疯狂，少校

双作用

-

MAC,MACD,MACJ

-

双作用 带缓冲

工作介质

空气（经40μ滤芯过滤）

工作压力

双作用

0.1~1.0Mpa(15~145Psi)

单作用

0.2~1.0Mpa(28~145Psi)

有保证的压力

1.5兆帕（215Psi）

工作温度

-20~70℃

工作速度范围

单作用：50~800mm/S

双作用：30~800mm/s

行程公差

垫型

MAC,MACD,MACJ可调，其他：防震

端口尺寸

M5X0.8

PT1/8

PT1/4
