线性气缸

首页 / 产品中心 / 气缸 / 线性气缸 / CUJ小型自由安装气缸
分类:线性气缸

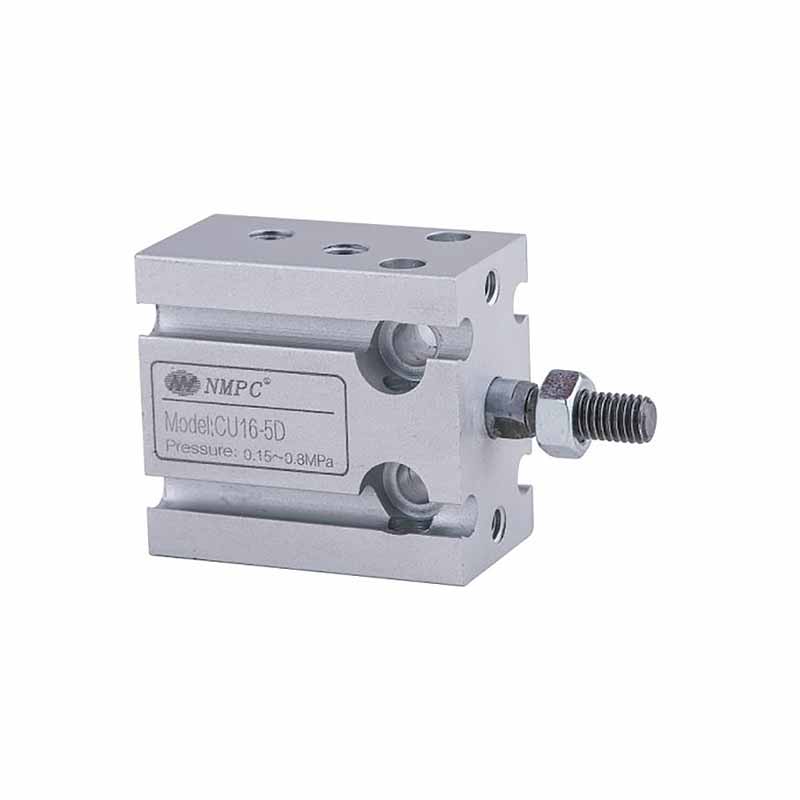

CUJ小型自由安装气缸

特征：
  1. CU系列磁力气缸。
  2. 相当于SMC CU系列磁力气缸，外观相同。
  3. 紧凑的设计，自由安装。
  4. 孔径（mm）：6、10、16、20、25、32。
  5. 双作用，单/双杆
  6. 单作用，单杆，弹簧复位/伸出
  7. 橡胶保险杠。
  8. 内置磁铁是可选的。
  9. 可提供气缸套件、桶、活塞。
获取报价

订购代码

CDUJB 8 - 10 D - M
➊   ❷  ❸     ❹   ❺

符号 内容
➊ 内置磁环
D 内置磁环(注:Φ4是不能带内置磁环)
❷ 缸径
❸ 行程
❹ 动作方式
D 双作用
S 单作用(弹簧压回)
❺ 活塞杆形式
无记号 杆端内螺纹(Φ4mm没有螺)
M 杆端外螺纹

规格

SMC标准CU系列免安装磁铁内置气动气缸

孔径 (mm) 6 10 16 20 25 32
体液 空气
行动 CU-D 双作用，单/双杆
CU-S/T 单作用，单杆，弹簧复位/伸出
最低工作压力 双作用 0.12兆帕 0.06兆帕 0.05兆帕
单作用 0.2兆帕 0.15兆帕 0.13兆帕
最大工作压力 0.7兆帕
证明压力 1.05兆帕
环境和流体温度 -20 至 80°C（不结冰）
软垫 橡胶保险杠
润滑 免润滑
活塞杆直径 3 毫米 4 毫米 6 毫米 8 毫米 10 毫米 12 毫米
杆端螺纹（外螺纹） M3x0.5 M4x0.7 M5x0.8 M6x1.0 M8x1.25 M10x1.25
端口尺寸 M5x0.8
端口尺寸 M5x0.8

零部件材质：CU系列气缸

不。 描述 材料 笔记
1. 缸筒 铝合金 硬质阳极氧化
2. 活塞杆 不锈钢 镀硬铬
3. 端盖 铝合金 透明阳极氧化
4. 活塞 铝合金 铬酸盐
5. 海豹 丁腈橡胶 -
