MK B 20 - 10 R N Z M9BW
➊ ❷ ❸ ❹ ❺ ❻ ❼ ❽ ❾ ❿
符号 |
内容 |
➊ 系列号 |
MK |

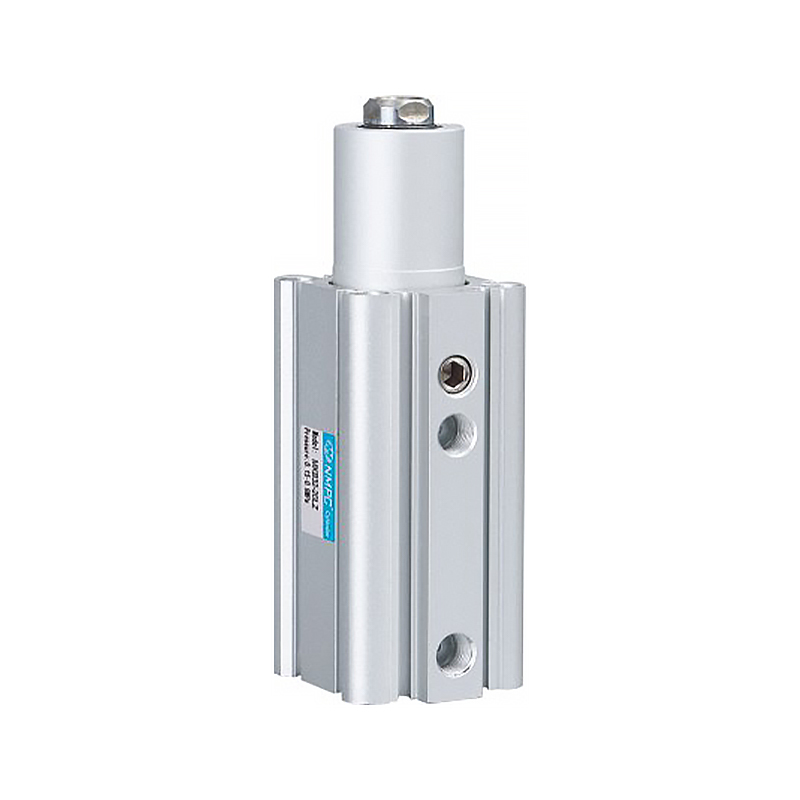

回转夹紧气缸 |
❷ 安装形式 |
B |
通孔,两端螺孔共通(标准) |
G |
无杆侧法兰型 |
❸ 缸内径 |
12:12 毫米 16:16 毫米 20:20 毫米 25:25 毫米 |
32:32 毫米 40:40 毫米 50:50 毫米 63:63 毫米 |
❹ 通口螺纹种类 |
无记号 |
M 螺纹 |
Φ12~Φ25 |
RC |
Φ32~Φ63 |
TN |
NPT |
TF |
G |
|
❺ 夹紧行程
|
记号 |
夹紧行程
|
适合缸径
|
10 |
10mm |
Φ12~Φ25 |
20 |
20mm |
30 |
30mm |
50 |
50mm |
Φ32~Φ63 |
❻ ❻回转方赂(未夹紧状态夹紧状态) |
R |
右转 |
L |
左转 |
❼ 缸体可选项 |
无记号 |
标准(内螺纹) |
N |
带臂 |
❽ 磁性开关多面安装 |
❾ 磁性开关 |
无记号 |
无磁性开关(磁环内置) |
❿磁性开关个数 |
无记号 |
带2个 |
S |
带1个 |
|
