旋转气缸

首页 / 产品中心 / 气缸 / 旋转气缸 / SCR/SCL夹紧气缸(气立可)
分类:旋转气缸

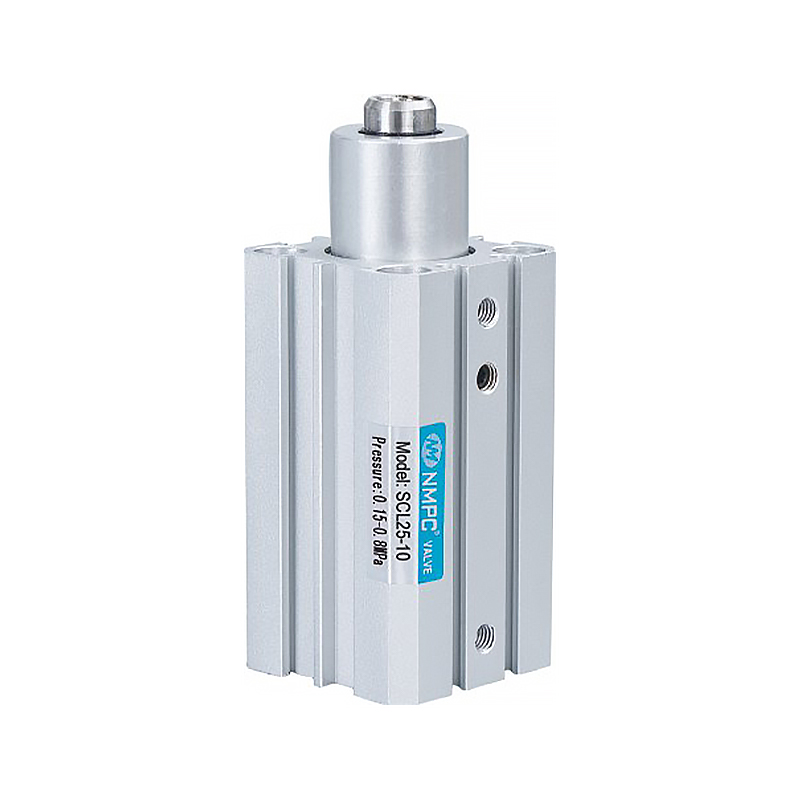

SCR/SCL夹紧气缸(气立可)

特征：
获取报价

订购代码

SCR 32 x 10 - F - SE2
➊     ❷   ❸      ❹    ❺

符号 内容
➊ 系列号
SCR 表示右转固定型式(由左向右)
SCL 表示左转固定型式(由右向左)
❷ 气缸内径
12：Φ12mm  16：Φ16mm  20：Φ20mm  25：Φ25mm
32：Φ32mm 40：Φ40mm 50：Φ50mm 63：Φ63mm
❸ 气缸行程（下行程）
Φ12：10,20mm    Φ16：10,20mm   Φ20：10,20mm   Φ25：10,20mm
Φ32：10.20mm Φ40：10.20mm Φ50：25.50mm Φ63：25.50mm
❹ 附固定座
无记号 不附固定座
F 附法兰固定座
❺ 感应装置
SE2 CS-30E
SD2 SC-60E
