方向控制阀

首页 / 产品中心 / 阀 / 方向控制阀 / 4V100/4A100/3V100/3A电磁阀、气控阀
分类:方向控制阀

4V100/4A100/3V100/3A电磁阀、气控阀

特征：

•整体槽活塞结构

•特殊高精度精加工工艺阀孔

•美丽的外观

•良好的反向器

•可靠的性能

•密封磨损可自动补偿

获取报价

订购代码

4V  1  10  -  06  B  -  AC220V  -  W
➊  ❷  ❸     ❹  ❺       ❻         ❼

符号 内容
➊ 规格代码
4V 二(三)位五通电磁阀
4A 二(三)位五通气控阀
3V 二位三通电磁阀
3A 二位三通气控阀
❷ 系列代码
100 系列
❸ 线圈及位数
10 单头双工位
20 双头双工位
30℃ 双头三。位置关闭中心
30E 双头三位排气中心
30P 双头三位压力中心
❹ 接管口径
M5 M5x0.8
06 1/8"
❺ 接管形式及初始状态
空白  管接式
B

二位五通板接式
三位五通板接式
NC 二位三通常闭型
NO 二位三通常开型
❻ 标准电压
DC12V DC24V
AC24V 50Hz/60Hz
AC110V 50Hz/60Hz
AC220V 50Hz/60Hz
AC380V 50Hz/60Hz
❼ 接线形式
空白 标准端子式
LD 茶色带灯端子式
LD1 白色带灯端子式
W 引线式

规格

型号 4V110-M5 4V120-M5 4V130C-M5 4V130E-M5 4V130P-M5 4V110-06 4V120-06 4V130C-06 4V130E-06 4V130P-06
4A110-M5 4A120-M5 4A130C-M5 4A130E-M5 4A130P-M5 4A110-06 4A120-06 4A130C-06 4A130E-06 4A130P-06
位通数 两位五通 三位五通 两位五通 三位五通
有效截面积 10mm2(CV=0.56) 7mm2(CV=0.40) 12mm2(CV=0.67) 9mm2(CV=0.05)
模型 3V110-M5 3V120-M5 3A110-M5 3A120-M5 3V110-06 3V120-06 3A110-06 3A120-06
接管口径 进气=出气=排气=M5X0.8 进气=出气=排气=G1/8,排气=G1/8
工作介质 经40微米过滤的空气
动作方式 内部先导式
使用压力 0.15-0.8Mpa
最大耐压 1.2Mpa
工作温度 5-50.C
电压范围 正负 10%
耗电量 AC：2.5VA DC：2.5W
绝缘性及防护等级 F级IP65
接线形式 出现式或端子式
最高动作频率 每秒5次
最短动磁时间 0.05 秒

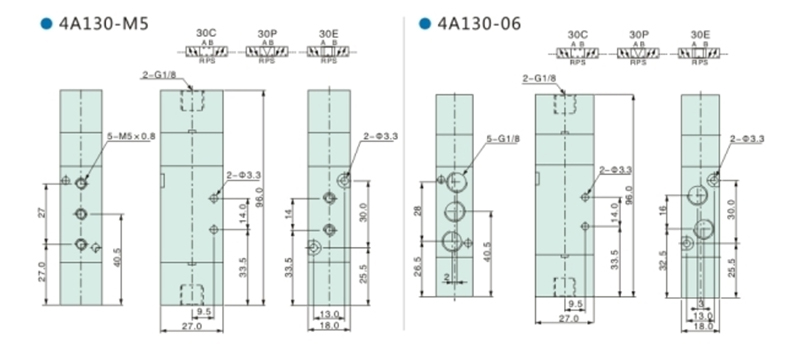

外形尺寸图(mm)
