首页 / 产品中心 / 阀 / 方向控制阀 / WE10...3X 电磁换向阀
分类:方向控制阀

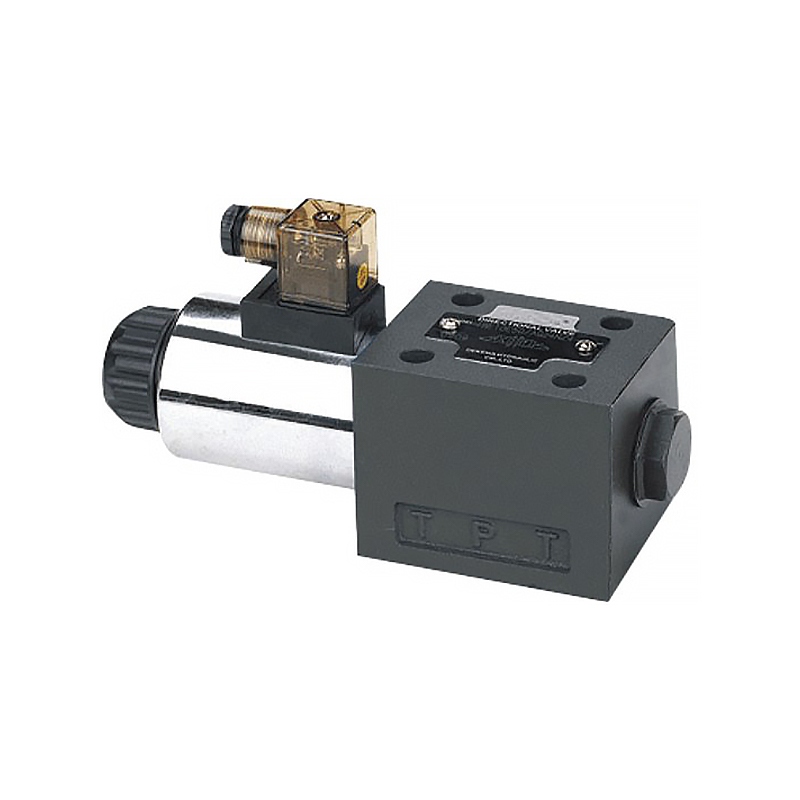

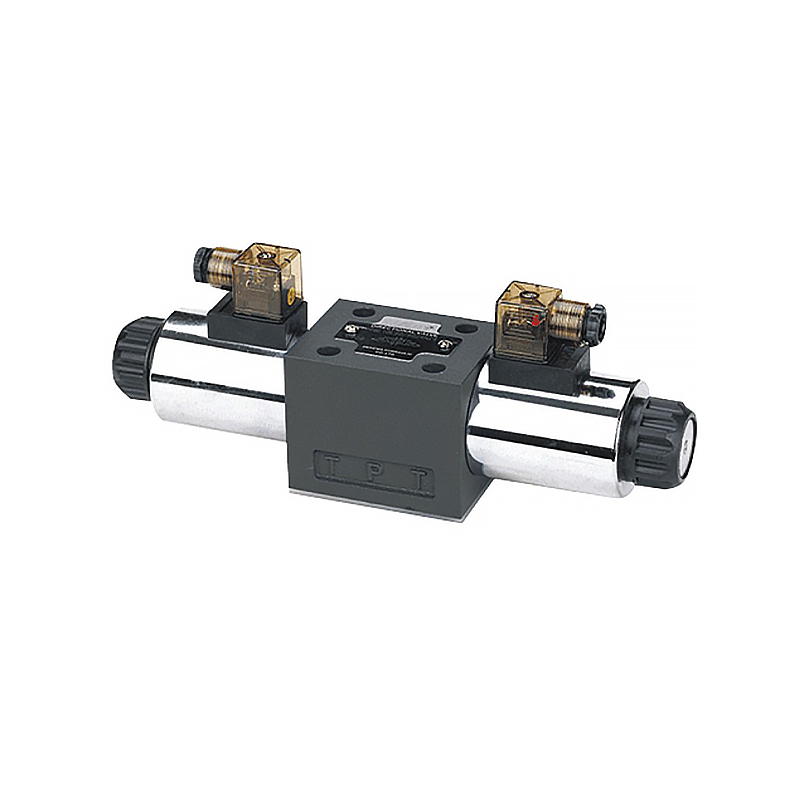

WE10...3X 电磁换向阀

特征：
获取报价

订购代码

□ WE 10 □ -  3X/ □ □ □ □ □ / □ □

➊  ❷  ❸   ❹  ❺  ❻    ❼ ❽ ❾ ❿ ⓫ ⓬

符号 内容
➊ 3通(机能A, B) =3
4通            =4
❷ 电磁换向阀
❸ 通径     =6
❹ 图形符号
❺ 30~39系列=3X
(30至39系列安装和连接尺寸保持不变)
❻ 弹簧复位 = 无标记
无弹簧复位 = 没有
无复位弹簧,带定位机构=OF
❼ 湿式电磁带可拆卸线圈   =E
宽电压电磁铁(仅对直流12V和24V) = N
❽ 24V 直流   =G24
220V 交流电，50Hz =W220-50
220V 交流系统 =W220R
❾ 带手动应急操作按钮 =Z4
❿ 方型插头(不适用本整型)=NZ5L
方型插头带灯
⓫ 无记号=无插装节流器
B08 = 节流孔直径 = 0.8mm
B10 = 节流孔直径 = 1.0mm
B10 = 节流孔直径 = 1.0mm
B15=节流孔直径=1.5mm
B20=节流孔直径=2.0mm
B25=节流孔直径=2.5mm
B30= 节流孔直径 = 3.0mm
⓬ 无符号 = 丁腈橡胶密封圈
V=氟橡胶密封圈
