□ WE □ - 6X/ □ □ □ □ □ / □ □
➊ ❷ ❸ ❹ ❺ ❻ ❼ ❽ ❾ ❿ ⓫ ⓬
符号 |
内容 |
➊ 3通(机能A A9, B, B9) =3 |
4 通 =4 |

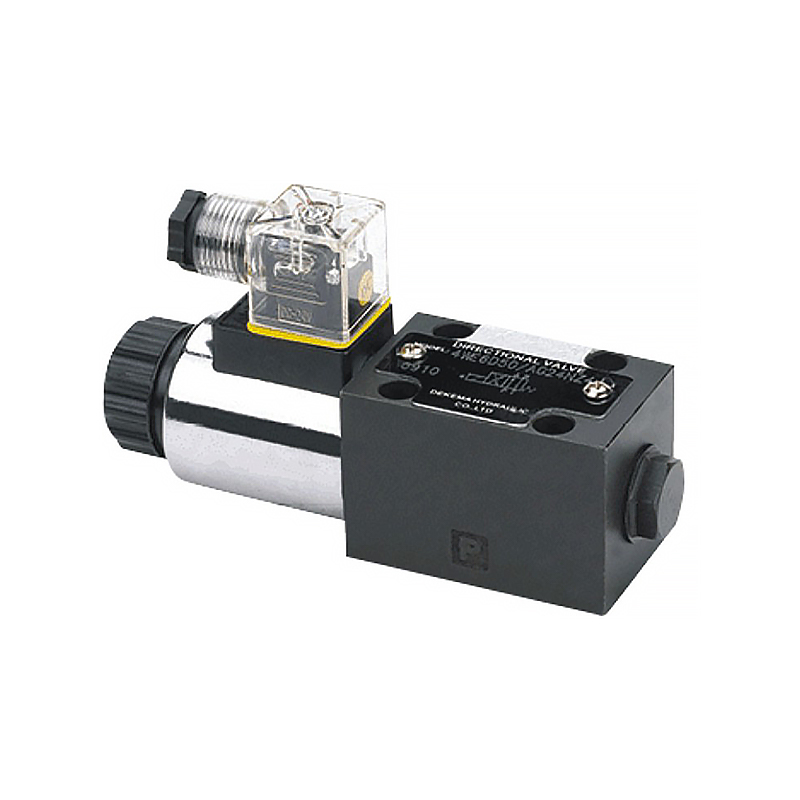

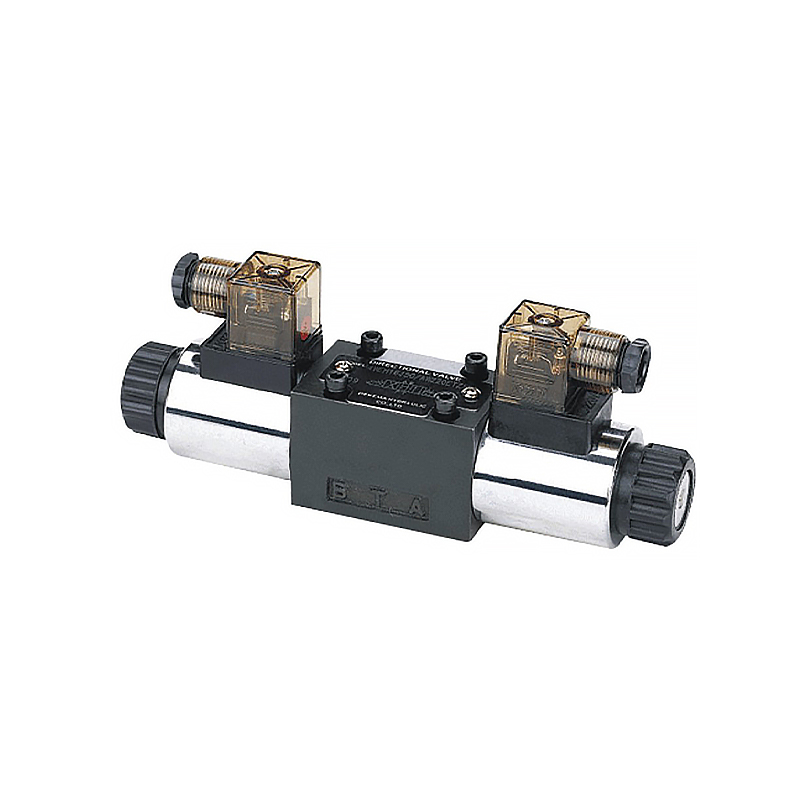

❷ 电磁换向阀 |
❸ 通径 =6 |
❹ 图形符号 |
❺ 60~69系列=6X |
(60至69系列安装和连接尺寸保持不变) |
❻ 弹簧复位 = 无标记 |
无弹簧复位 = 没有 |
无复位弹簧.带定位机构=OF |
❼ 普通电磁铁 =E |
宽电压电磁铁(仅对直流12V和24V)= N |
❽ 24V 直流 =G24 |
220V 交流电,50Hz =W220-50 |
|
220V 交流系统 =W220R
|
❾ 带手动应急操作按钮 =N |
❿ Z4=方形插头(不适用于该整体式) |
Z5L=方型播头带灯 |
ZC=插针式防水插头 |
(含附件:插头、插针、密封件) |
⓫ 无记号=无插装节流器 |
B08 = 节流孔直径 = 0.8mm |
B10 = 节流孔直径 = 1.0mm |
B10 = 节流孔直径 = 1.0mm |
B15=节流孔直径=1.5mm |
B20=节流孔直径=2.0mm |
B25=节流孔直径=2.5mm |
B30= 节流孔直径 = 3.0mm |
⓬ 无符号 = 丁腈橡胶密封 |
V=氟橡胶密封圈 |
|
