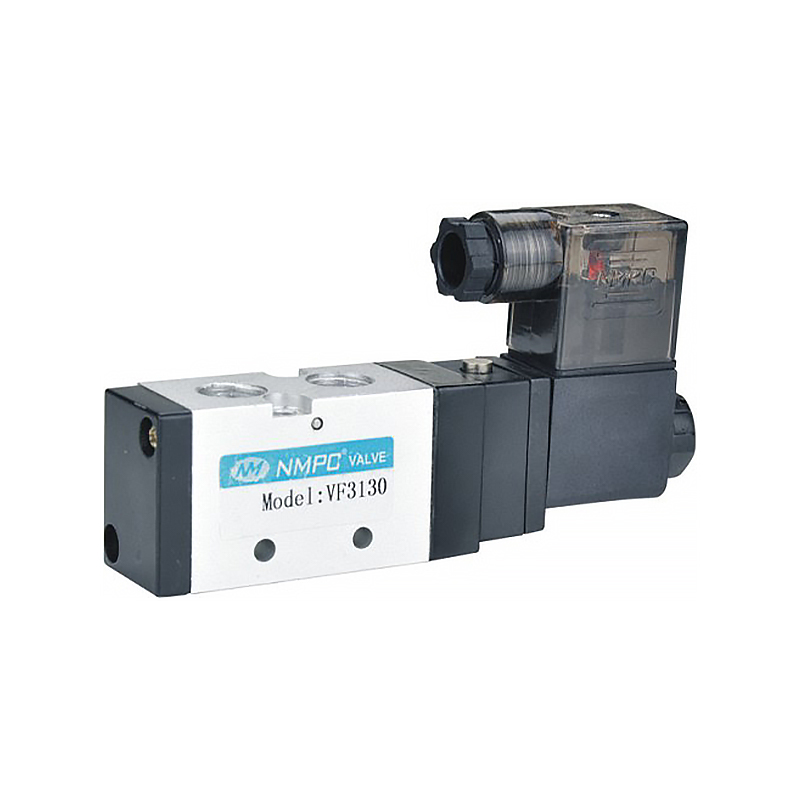

VF 电磁阀

特征：

VF系列电磁阀
1.尺寸与SMC的VF系列相同。
2.从中国引进
3.位置：二三

VF系列电磁阀 VF3130 VF5120

1：VF3 系列 VF5 系列和 VZ5 系列

2：VF、VZ单线圈双工位、双线圈双工位或双线圈三位闭中心/排气中心/压力中心

3：连接器和引线供您选择

4：DC12/24V，AC 24/110/220/380V供您选择

5：歧管：VF3系列为VF3000M，VF5系列为VF5000M，VZ5系列为VZ5000M

获取报价

订购代码

4V  3  10  -  10  B  -  AC220V  -  W
➊  ❷  ❸     ❹  ❺       ❻         ❼

符号 内容
➊ 系列代号
VF3 系列
VF5 系列
❷ 线圈及位置数
1 单头双位置
2 双头双位置
3 双头三位置封闭型
4 双头三位置排气型
5 双头三位置压力型
❸ 顺序号
VF3 30
VF5 20
❹ 标准电压
DC12V
DC24V
AC24V 50Hz/60Hz
AC110V 50Hz/60Hz
AC220V 50Hz/60Hz
AC380V 50Hz/60Hz
❺ 接线形式
空白的 无灯端子
LD 棕色带灯端子
LD1 白色带灯端子
W 引线

规格

模型 VF3130
位置和方式 NO. 5/2路
有效面积 25mm2(CV=1.40)
体液 40 微米过滤空气
手术 内先导式
运营压力 0.15-0.8MPa
证明压力 1.2MPa
工作温度 5~50℃
允许螺栓 ±10%
能量消耗 交流：5.5VA 直流：4.8W
线圈绝缘防护等级 F级IP65
电气入口 引线或连接器
最高动作频率 5个周期/秒
最短激发时间 0.05 秒

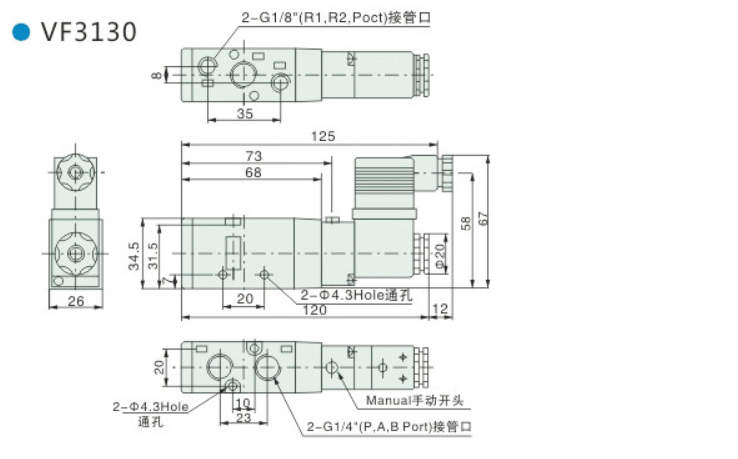

外形尺寸图(mm)
